Cisco SD-WAN uç cihazları Edge olarak adlandırılmaktadır. vEdge ve cEdge olarak viptela ve cisco üretimi olarak farklı cihaz tipleri bulunur. Cisco tarafından üretilen cihazlar bilindiği gibi Cisco Router serileridir.
ISR1000, ISR4000, ASR1000 serileri ile CSR 1000V serileri kullanılabilir.
vEdge-100, vEdge1000, vEdge2000, vEdge-5000 serileri ile sanal vEdge-Cloud serileri viptela üretimi cihazlar uç cihazları olarak kullanılabilir.
SD-WAN
SD-WAN Bölüm - 2

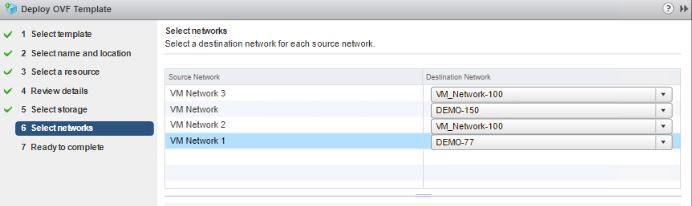

Cisco vEdge-Cloud vmware ova dosyasını Cisco'dan download ettikten sonra öncelikle vEdge ova file'ı deploy (Deploy OVF Template) ediyoruz.
VMware ESXi 6.x ve üzeri bir yapıyı kullanabilirsiniz. Genel vMware ayarları vBond ile aynıdır.
Daha önceki sunucu tanımlarındaki gibi System ayarlarını yapıyoruz.

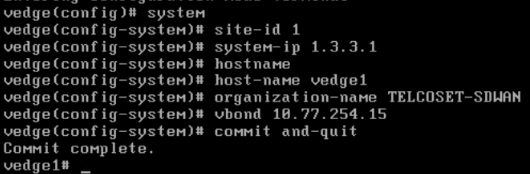

System altındaki site-id, system-ip, organization-name ve vBond tanımlamalarını yapıyoruz.
Sunuculardaki gibi aynı şekilde VPN 0 ve VPN 512 için IP adresi ve route tanımlamalarıda tabiki gerekiyor.
vManage üzerine vEdge eklemek için vManage'i arayüzünden Configuration > Devices bölümünden WAN Edge listimizi eklememiz gerekiyor.
Bunun için software.cisco.com adresinden manuel olarak cihaz listesini ekleyebileceğimiz gibi smart account ile sync te yapabiliyoruz.

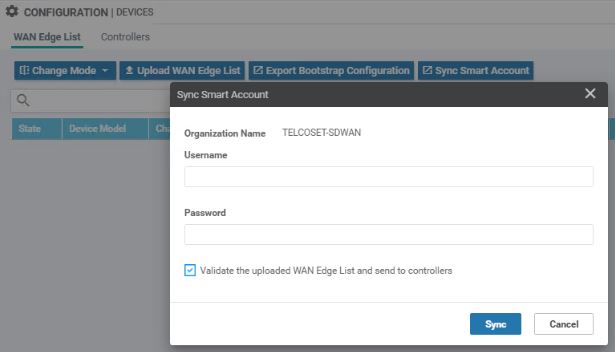

Ben smart account ile sync yapmayı tercih ettim. İşlem Success olarak tamamlanınca smart accountumdaki cihaz listesi otomatik olarak device bölümüne ekleniyor.

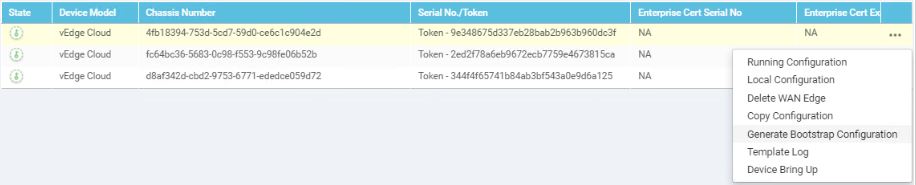

Bir sonraki aşamada cihaz listemizdeki vEdge-Cloud cihazlarından biri için menüden Generate Bootstrap Configuration seçiyoruz.

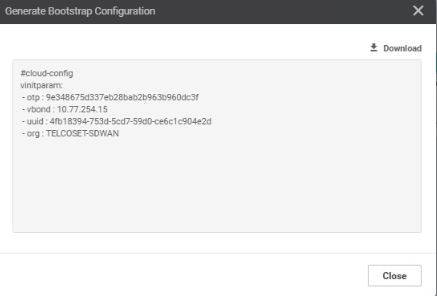

Açılan ekrandaki otp ve uuid bölümleri cihaz registrationu için gerekli parametrelerdir. Bu parametreleri vEdge-Cloud cihazımızda kullanacağız.
vEdge-Cloud cihazına SSH ile bağlanarak aşağıdaki komutu yazıyoruz.
request vedge-cloud activate chasis-number UUID token OTP
UUID ve OTP bilgileri bir önceki aşamadaki karşımıza çıkan bilgilerdir.
vEdge-Cloud cihazımız otomatik olarak sistemde sertifikası imzalanıp, vManage üstüne register oluyor.

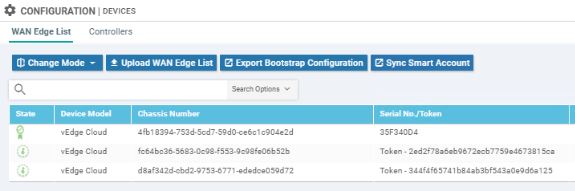

Configuration > Devices bölümünde cihazımızı görebiliriz.
VPN 0 için kullanacağım WAN interfaceini ayarlıyorum. Burada ilk bağlantım olarak MPLS kullandım.
Aynı şekilde ikinci bir vEdge-Cloud cihazınında kurulumlarını ve tanımlarını yapıp sisteme tanıttım.

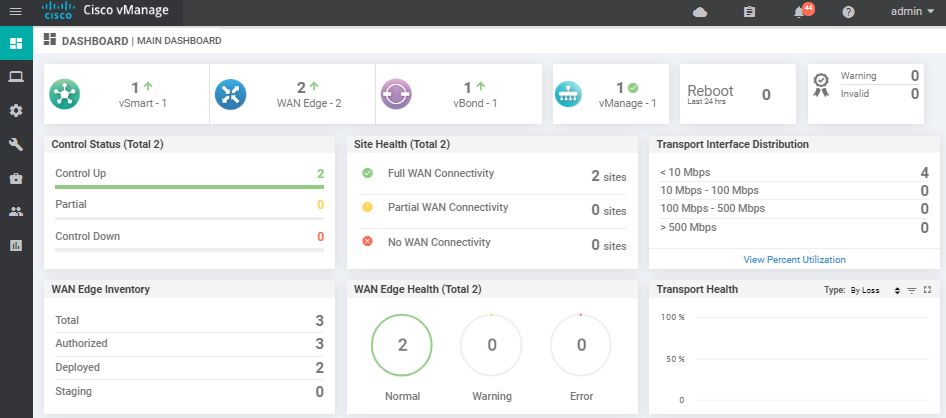

vManage Dashboard'a göz attığımızda iki adet vEdge-Cloud cihazınında up olduğunu görüyoruz.
Böylelikle sisteme ait vEdge uç cihazlarının ayarlarını tamamlamış bulunuyoruz.
SD-WAN Bölüm - 3 te vEdge-Cloud cihazları için Templateler üzerinde çalışıyor olacağız.
